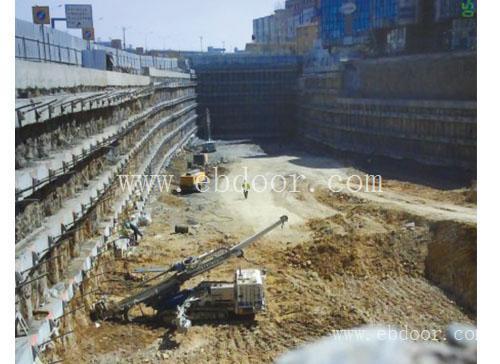

设计要求

　　全长粘结型锚杆设计应遵守下列规定：杆体材料宜采用Ⅰ、Ⅱ级钢筋，钻孔直径为18~32mm的小直径锚杆的杆体材料宜用Q235钢筋；杆体钢筋直径宜为16~32mm；杆体钢筋保护层厚度采用水泥砂浆时不小于8mm，采用树脂时不小于4mm；杆体直径大于32mm的锚杆应采取杆体居中的构造措施；水泥砂浆的强度等级不应低M20；对于自稳时间短的围岩宜用树脂锚杆或早强水泥砂浆锚杆。

　　端头锚固型锚杆设计应遵守下列规定：杆体材料宜用Ⅱ级钢筋杆体直径为16~32mm，树脂锚固剂的固化时间不应大于10min，快硬水泥的终凝时间不应大于12min，树脂锚杆锚头的锚固长度宜为200~250mm，快硬水泥卷锚杆锚头的锚固长度宜300~400mm，托板可用Q235钢厚度不宜小于6mm，尺寸不宜小于150mm*150mm，锚头的设计锚固力不应低于50kN，服务年限大于5年的工程应在杆体与孔壁间注满水泥砂浆。

　　摩擦型锚杆设计应遵守下列规定：缝管锚杆的管体材料宜用16锰或20锰硅钢壁厚为2.0~2.5mm；楔管锚杆的管体材料可用Q235钢，壁厚为2.75~3.25mm；缝管锚杆的外径为30~45mm，缝宽为13~18mm；楔管锚杆缝管段的外径为40~45mm，缝宽宜为10~18mm，圆管段内径不宜小于27mm；钻孔直径应小于摩擦型锚杆的外径。宜采用碟形托板材料为Q235钢，厚度不应小4mm，尺寸不应小于120mm*120mm；杆体极限抗拉力不宜小于120kN；挡环与管壁焊接处的抗脱力不应小于80kN；缝管锚杆的初锚固力不应小于25kN/m，当需要较高的初锚固力时，可采用带端头锚塞的缝管锚杆或楔管锚杆；水胀式锚杆材料宜选用直径为48mm，壁厚2mm的无缝钢管并加工成外径为29mm，前后端套管直径为35mm的杆体；水胀式锚杆的托板材料规格同摩擦型锚杆。

　　预应力锚杆设计应遵守下列规定：硬岩锚固宜采用拉力型锚杆，软岩锚固宜采用压力分散型或拉力分散型锚杆；设计锚杆锚固体的间距应考虑锚杆相互作用的不利影响；确定锚杆倾角应避开锚杆与水平面的夹角为-10°~+10°这一范围；预应力筋材料宜用钢绞线高强钢丝或高强精轧螺纹钢筋，对穿型锚杆及压力分散型锚杆的预应力筋应采用无粘结钢绞线；当预应力值较小或锚杆长度小于20m时，预应力筋也可采用Ⅰ级或Ⅱ级钢筋；预应力锚杆的锚固段灌浆体宜选用水泥浆或水泥砂浆等胶结材料，其抗压强度不宜低于30MPa，压力分散型锚杆锚固段灌浆体抗压强度不宜低于40MPa；预应力锚杆的自由段长度不宜小于5m。

　　自钻式锚杆的设计设计应遵守下列规定：自钻式锚杆杆体应采用厚壁无缝钢管制作，外表全长应具有标准的连接螺纹，并能任意切割和用套筒联接加长；自钻式锚杆结构应包括中空杆体垫板螺母联接套筒和钻头，用于锚杆加长的联接套筒应与锚杆杆体具有同等强度。

　　系统锚杆布置应遵守下列规定：在隧洞横断面上锚杆应与岩体主结构面成较大角度布置，当主结构面不明显时可与隧洞周边轮廓垂直布置；在岩面上锚杆宜呈菱形排列，锚杆间距不宜大于锚杆长度的1/2，Ⅳ、Ⅴ级级围岩中的锚杆间距宜为0.5~1m，并不得大于1.25m。
